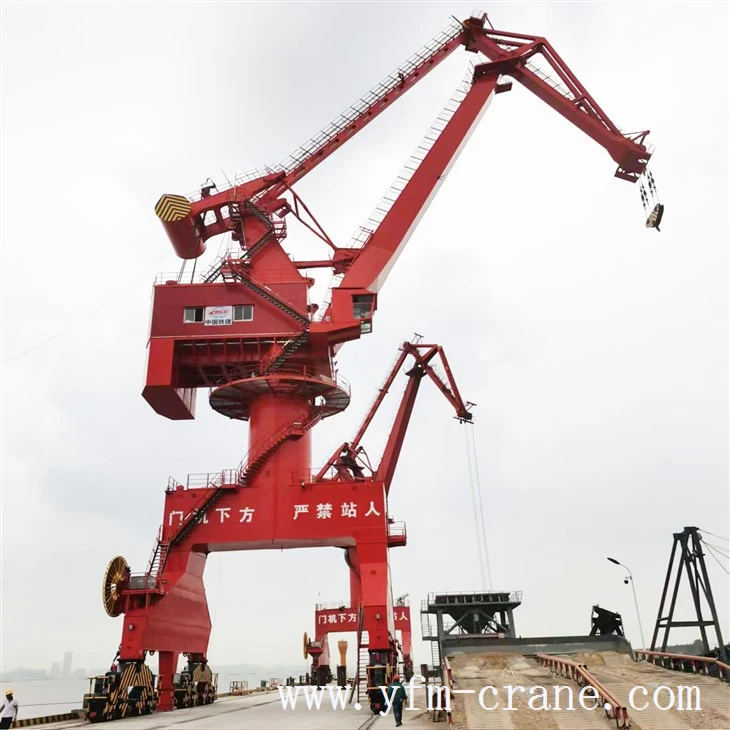

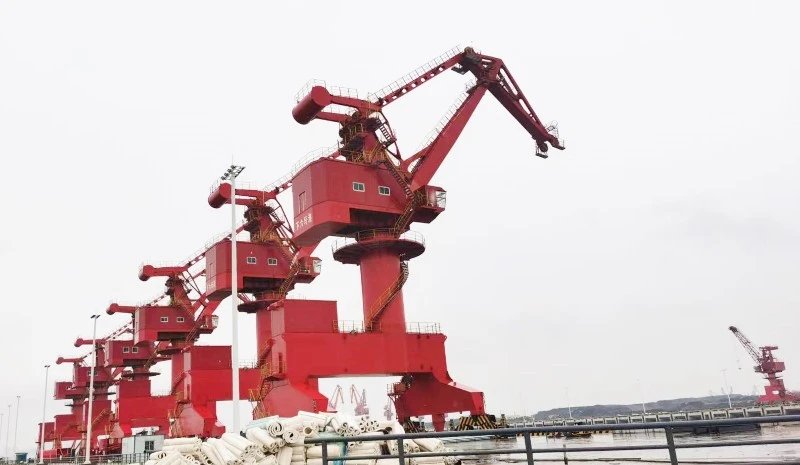

Портальний портальний кран із можливістю-пересування по рейках є парадигмою точного машинобудування. Його під-портальний-механізм переміщення працює з над-високою точністю вздовж ґрунтових коліїв, зберігаючи достатньо простору для проїзду транспортних засобів-на відміну від стаціонарних козлових кранів. Інтегруючи механізми підйому, повороту, повороту стріли та механізми пересування, він забезпечує безперебійну координацію для точного встановлення обладнання/секції корпусу та ефективної обробки портового завантаження/розвантаження вантажу в обмеженому просторі.
Конструктивні особливості:
Портальний козловий кран складається з рухомого пристрою, козлової конструкції, поворотного механізму, підйомного механізму, механізму повороту та інших компонентів.

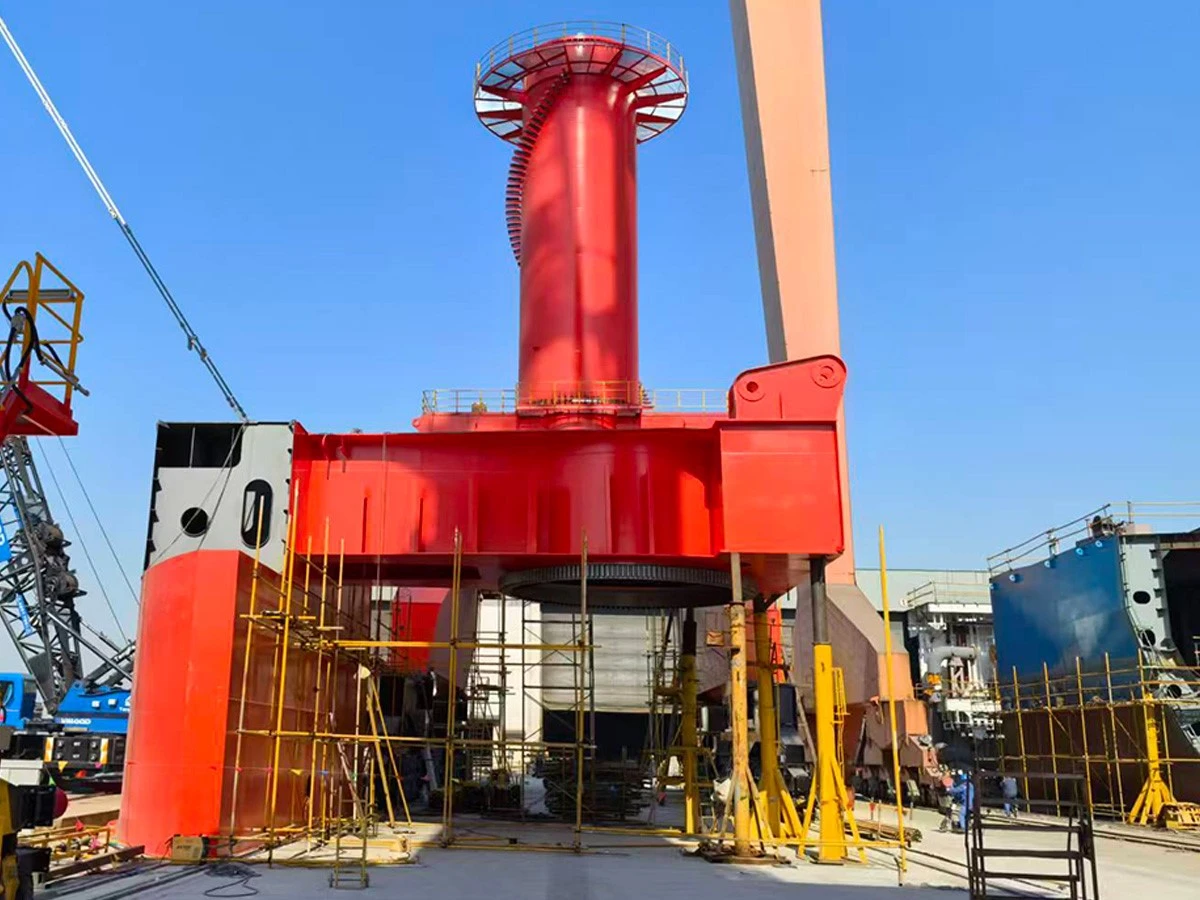

Монтажне місце
--- портальних козлових кранів
Запобіжні пристрої
- Обмежувач перевантаження (обмежувач моменту навантаження);
- Реєстратор параметрів;
- Кінцеві вимикачі (телескопічна стріла/аварійна зупинка висунення, висота підйому/опускання гака, захист від-пере-розмотування кабельного барабана);
- Індикатор амплітуди махової стріли (одиниця: метр);
- анемометр;
- Пристрій звукової сигналізації (сигналізація): один встановлений під кабіною (-керований кабіною, для попередження персоналу в зоні роботи крана) + автоматичний тип активації, викликаний роботою крана/перевантаженням (з незалежним сигналом перевантаження);
- Кнопка аварійної зупинки (легкодоступні місця включають портал, платформу стріли, машинне відділення та кабіну).
особливості
- Сумісність із захватом/гаком-розкидачем: висока адаптивність
- Вантажопідйомність: 5 ~ 80 т
- Широке застосування
- Точна стріла (оптимізоване чотири-з’єднання)
- Поворот на 360 градусів (широкий робочий діапазон)
- Контроль PLC + перетворення частоти змінного струму: стабільний і надійний;
- Пульт дистанційного керування (опціонально)
- Повні конфігурації: високо{0}}ефективний кондиціонер, системи захисту/зв’язку/освітлення
- Високо{0}}міцна сталева конструкція, легке обслуговування (мінімізація незапланованих простоїв)
- Багато-вантажні перевезення: контейнери, важкі-ліфти, насипні генеральні вантажі
- Дизайн порталу: безперешкодний проїзд для вантажівок/транспортної техніки
- Можливість налаштування: прольоти, висоти підйому, вантажопідйомність
Основні переваги
Наш портальний козловий кран має багато переваг, як-от:
- Сталева конструкція- для важких умов: Пройшов аналіз FEM (метод скінченних елементів), щоб забезпечити -тривалу стабільність роботи та стійкість до вітру в суворих умовах морського порту.
- Точні підйомно-транспортні системи: оснащено високо-потужними двигунами та контролем перетворення частоти, що забезпечує плавний запуск, точне позиціонування та ефективне керування енергією.
- Гнучкі рішення для джерел живлення: Варіанти джерела живлення за допомогою телескопічної провідної рейки або кабельної котушки доступні залежно від -умов на місці, що забезпечує безперервну роботу.
- Комплексний захист безпеки: Стандартно-обладнаний кількома пристроями безпеки, включаючи обмежувачі перевантаження, обмежувачі ходу,-системи запобігання зіткненням тощо, що забезпечує безпеку персоналу та вантажу.
технічні характеристики
Стандарт дизайну
- Електрообладнання та електронні компоненти відповідають вимогам щодо електромагнітної сумісності та випромінювання перешкод згідно з GB 17799.4-2022.
- Розрахунок вітрового навантаження на кран відповідає стандарту GB/T 3811-2008/ISO 4302:2016.
- Рівень захисту корпусу (від небезпечного контакту, проникнення твердих речовин і проникнення води) визначається GB/T 4208-2017/IEC 60529 (залежно від місця встановлення), мінімум IP55.
- Небезпечні компоненти мають кольорове кодування відповідно до GB 15052-2010/ISO 13200:1995.

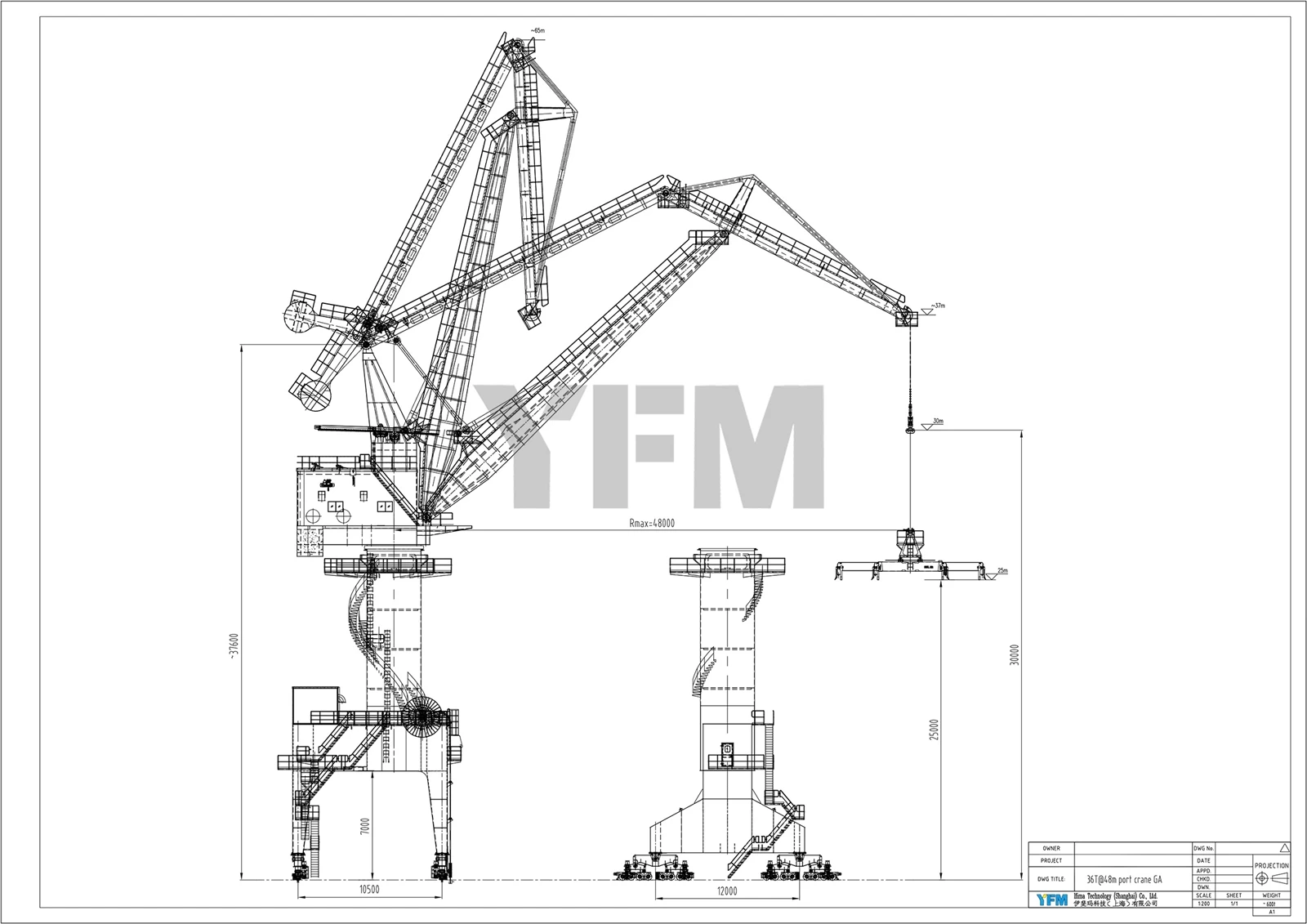

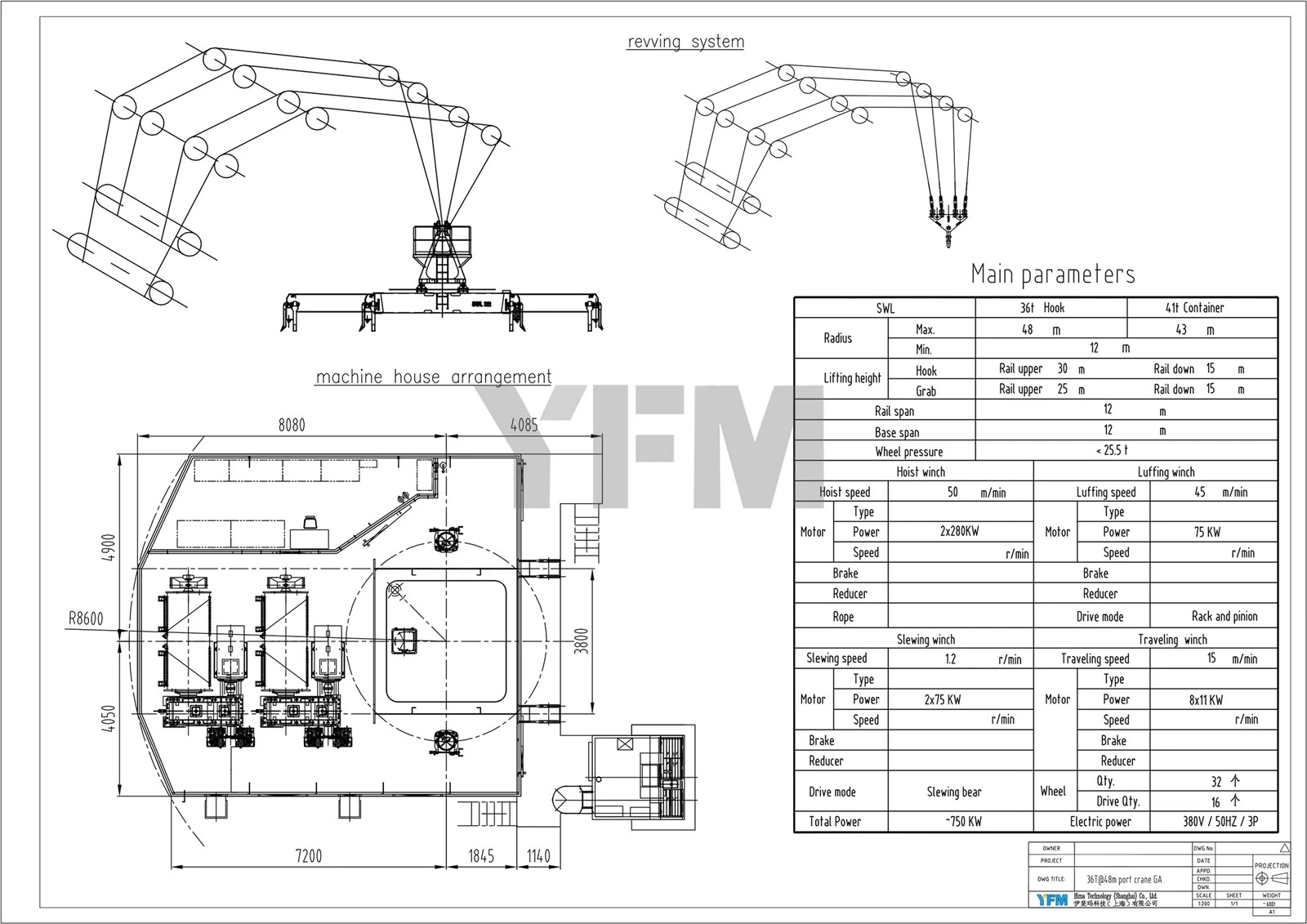

| Технічні дані | ||
| тип: | Повно-поворотний портальний кран | |
| Ім'я: | Портальний портальний кран 36T@48M | |
| Модель: | MHC YFM36-48 | |
| робітничий клас: | A6 | |
| Тиск колеса: | <25.5t | |
| Режим водіння: | Поворотний ведмідь | |
| Загальна потужність: | ~750 кВт | |
| вага: | ~600t | |
| Вантажопідйомність | ||
| Гачок | Контейнер | |
| SWL: | 36t | 41t |
| Робочий діапазон | ||
| Гачок | Контейнер | |
| Макс. радіус: | 48m | 43m |
| Хв. радіус: | 12m | 12m |
| Електрична потужність | ||
| Потужність: | 380В/50Гц/3Р або 440В/60Гц/3Р | |
| Висота підйому | ||
| Гачок | Контейнер | |
| Рейка верхня: | 30m | 25m |
| Залізниця вниз: | 15m | 15m |
| Проліт | ||
| Проліт рейок: | 12m | |
| Базовий проліт: | 12m | |
| Лебідка | ||
| швидкість | Потужність двигуна | |
| Підйомна лебідка: | 50 м/хв | 2x280 кВт |
| Відкидна лебідка: | 45 м/хв | 75 кВт |
| Поворотна лебідка: | 1,2 об/хв | 2x75KW |
| Мотова лебідка: | 15 м/хв | 8x11KW |
| Колесо | ||
| Загальна кількість: | 32 одиниця | |
| Кількість дисків: | 16 одиниця | |
| Примітка: Вищенаведені технічні параметри є специфікаціями крана, що налаштовані на замовлення, на основі вимог нашого клієнта. Щоб отримати додаткову інформацію щодо будь-яких додаткових вимог щодо специфікацій, зв’яжіться з нашою професійною командою продажів. |
доставка
Комплектне обладнання, що поставляється, включає наступні елементи:
- Один набір противаг для випробувань статичного та динамічного навантаження крана.
- Один комплект розкидача (електро-гідравлічний обертовий і телескопічний розкидач);
- Один гачок із запобіжниками.
- Один комплект портальної балки: підходить для гусеничних транспортних засобів (розміри: 10070/3800/2600 мм) і вантажівок (розміри: 10080/3150/4380 мм) під балкою;
- Один набір монтажних аксесуарів.
- Один комплект запчастин.
- Один комплект експлуатаційних документів.
👉+86 15818704927
👉anne@yfm-crane.com/info@yfm-crane.com
👉https://www.yfm-crane.com/contact-нас

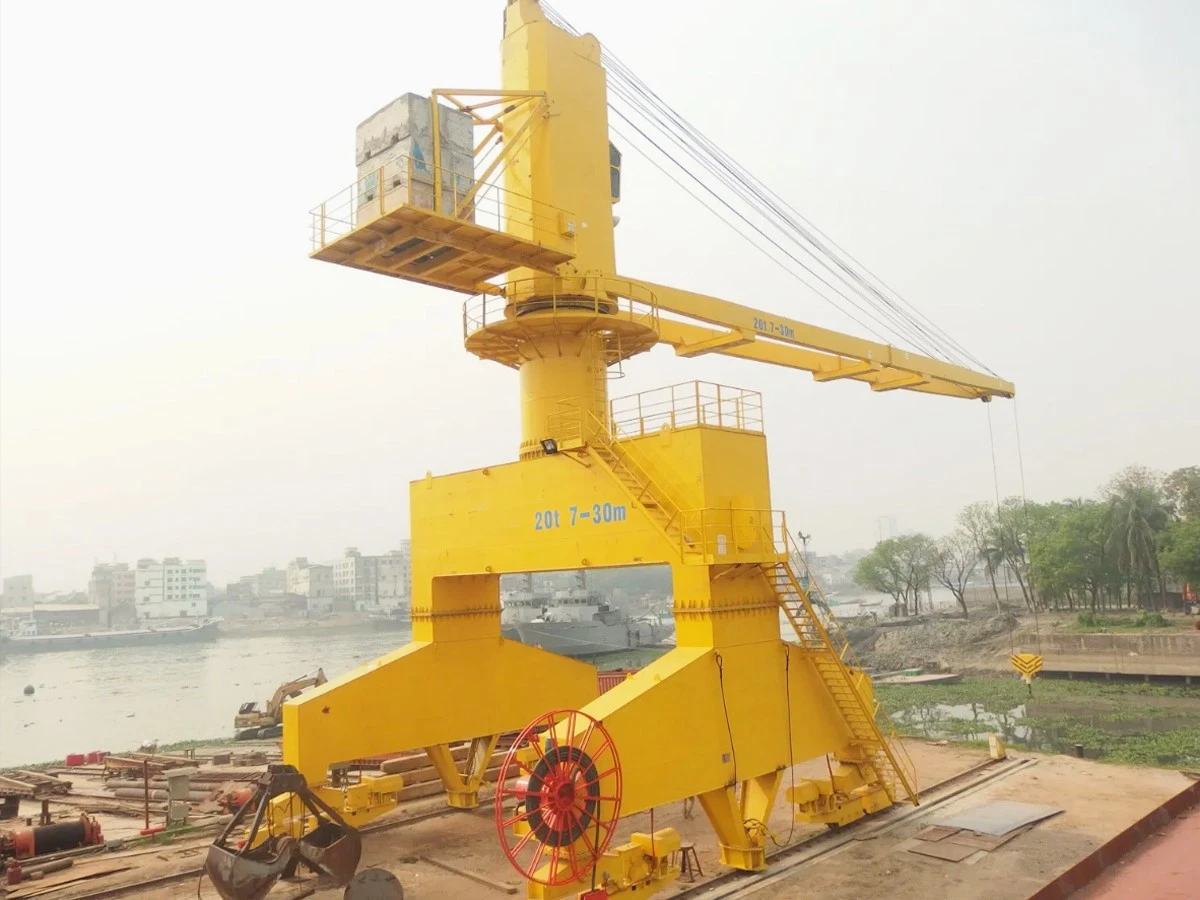

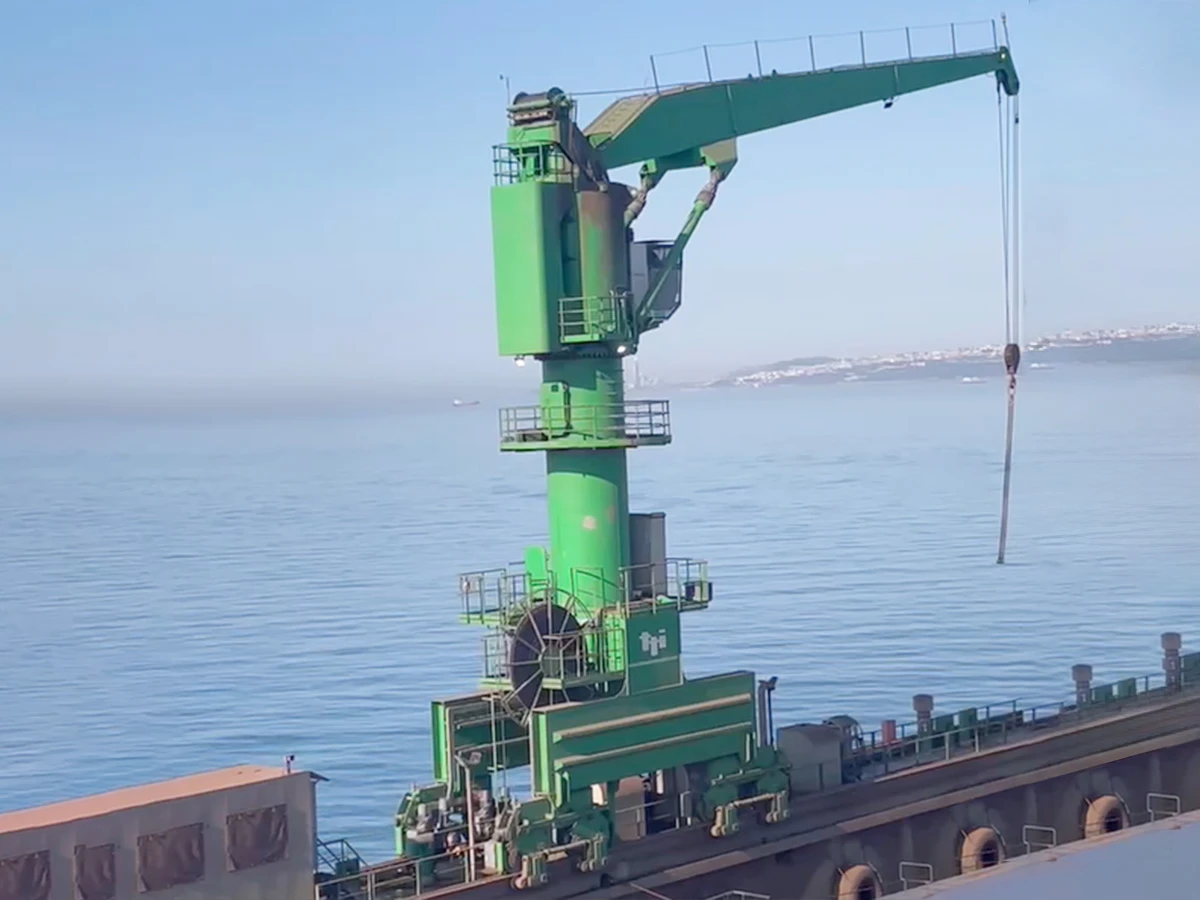

Інші типи портальних козлових кранів
